- ASG5684 -



ASG5684

 Verwendung:

Stromversorgung




 Austauschtypen:






 Vergleichstypen:
DatenblattDatenblatt
 Uh Ih UG-A UK-A Ipeak Io UG max IG max UBrenn
2,5
Vdir		 9
A		 1300
V		 1000
V		 30
A		 2,5
A		 -300
V
mA		 10
V




Die ASG5684 ist ein direkt geheiztes Thyratron mit einer Edelgasfüllung und einer Oxydkatode. Die Gesamthöhe beträgt 150mm bei einem Durchmesser von 40mm. Die Heizspannung beträgt 2,5V bei 9A Strom, die Heizfadenmitte ist als Katodenanschluss am Sockel herausgeführt. Die ASG5684 kann Spitzenströme bis zu 30A verarbeiten bei einer max. Anodenspannung von 1000V.

ASG5684

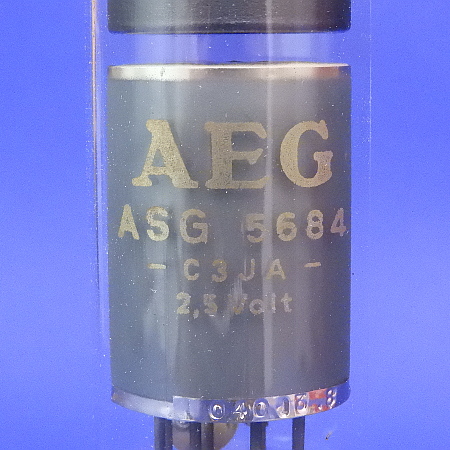

Die Beschriftung auf der ASG5684.

ASG5684

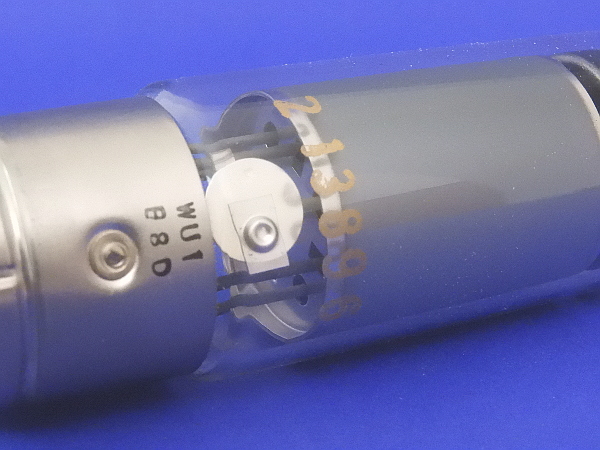

Die Getterung und die Kennnummer "213896" der Röhre.

ASG5684

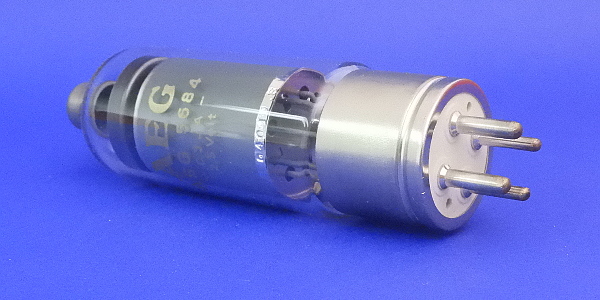

Der Sockel ist ein "Medium" 4-pin mit Bajonettverschluss.

ASG5684



Die ASG5684 in meiner Sammlung ist neu und originalverpackt in diesem Karton.

ASG5684
