- DH7-11 -



DH7-11 Sockelbild

Verwendung:

Oszilloskop




Austauschtypen:

CV8884




Vergleichstypen:

DB7-11
DN7-11
DP7-11
DH7-78

DatenblattDatenblatt
Uh Ih X Y Ug6 Ug5 Ug4 Ug3 Ug2 Ug1
6,3
Vind.
0,55
A
0,94 - 1,2
V/mm
0,32 - 0,41
V/mm
1200
V
300
V
300
V
20-150
V
1200
V
-30 - -80
V

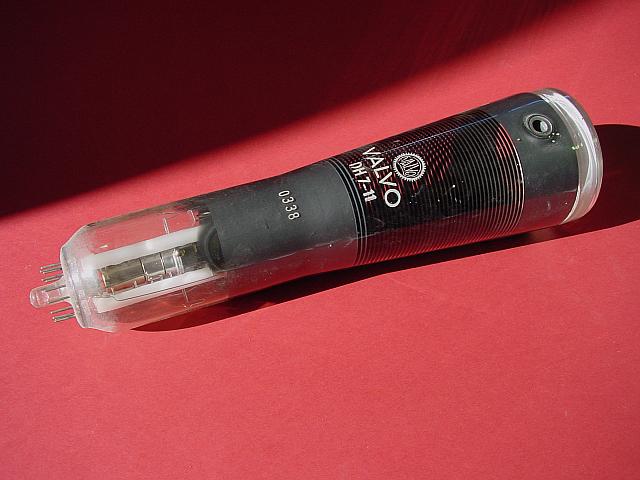

Aus einem Grundig-Oszilloskop, dass ich mal in meiner Jugendzeit zerlegt habe, stammt diese DH7-11. Es ist eine blau-grün leuchtende Kathodenstrahlröhre mit elektrostatischer Ablenkung. Sie hat einen Schirmdurchmesser von 75mm und eine Gesamtlänge von 290mm.

DH7-11

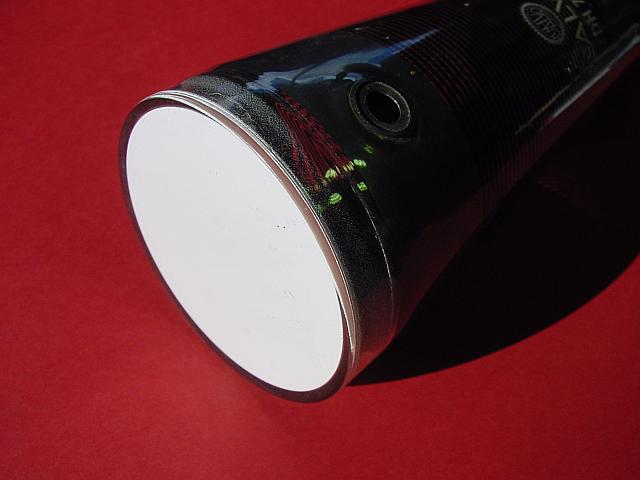

Die DH7-11 hat einen sehr planen Schirm. Der Anschluß für die Hochspannung ist mit auf dem Bild zu erkennen.

DH7-11 Schirm

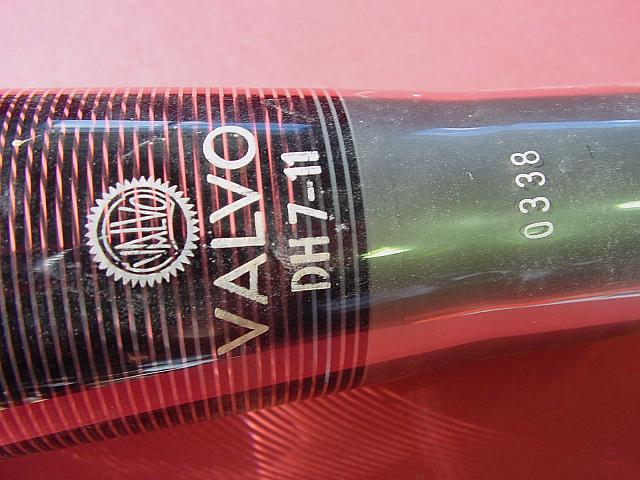

Sehr gut erhalten ist die komplette Beschriftung.

DH7-11 Beschriftung

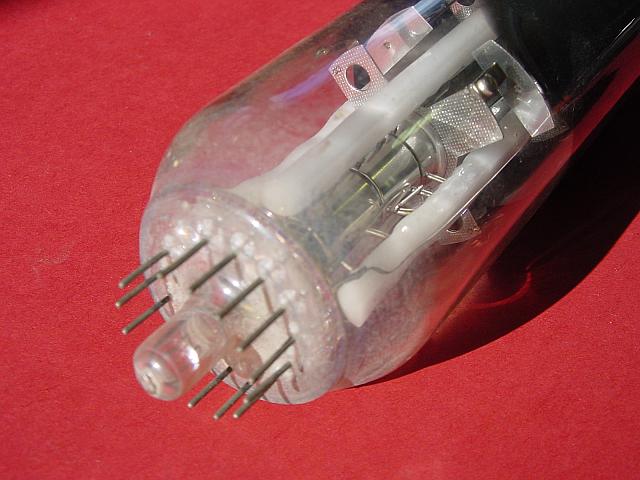

Der Stiftanschluß mit dem Pumpstutzen.

DH7-11 Anschluß

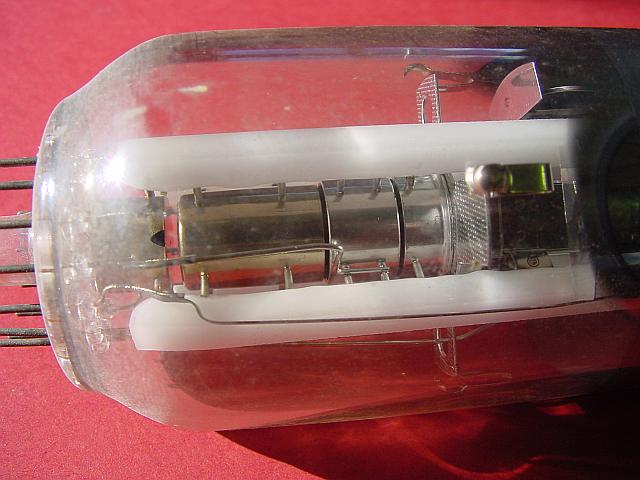

Der Systemaufbau.

DH7-11 Systemaufbau

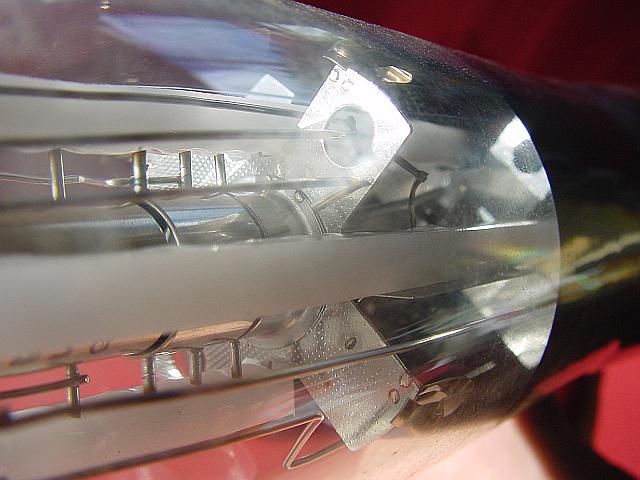

Ein Bild in das innere der Röhre, vom Anschluß in Richtung Bildschirm.

DH7-11 Systemaufbau
