- DB10-6 -



DB10-6 Sockelbild

 Verwendung:






 Austauschtypen:






 Vergleichstypen:

DG10-6
DR10-6
DatenblattDatenblatt
 Uh Ih X Y Ug5 Ug2+g4 Ug3 Ug1
6,3
Vind.		 0,3
A		 3,2-4
V/mm		 4-5,3
V/mm		 4000
V		 2000
V		 400-720
V		 -40 - -100
V

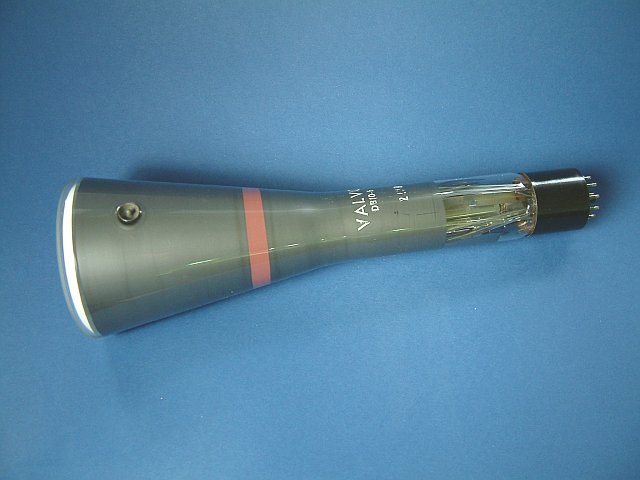

Bei der DB10-6 handelt es sich um eine Kathodenstrahlröhre mit indirekter Heizung und symetrischer, statischer, Ablenkung. Sie hat einen Durchmesser von etwa 97mm und eine Gesamtlänge von ca. 340mm. Die Schirmfarbe ist blau.

DB10-6

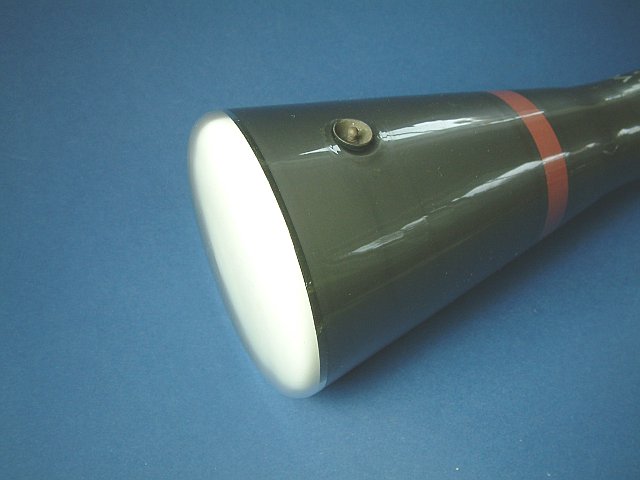

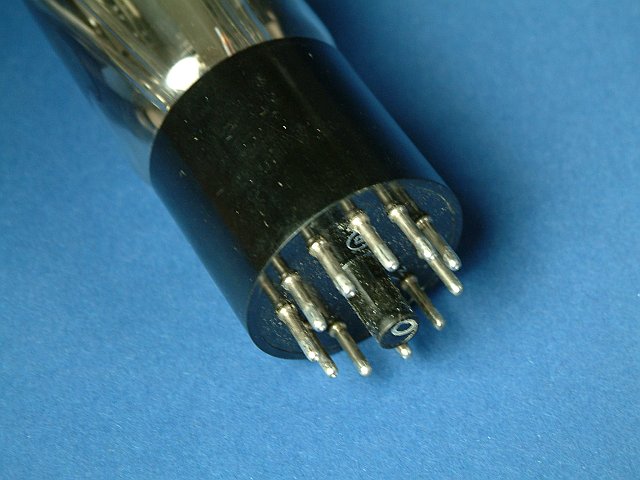

Der elektrische Anschluß erfolgt über einen 11-poligen Spezialsockel und den Hochspannungsanschluß vorne beim Schirm.

DB10-6

DB10-6

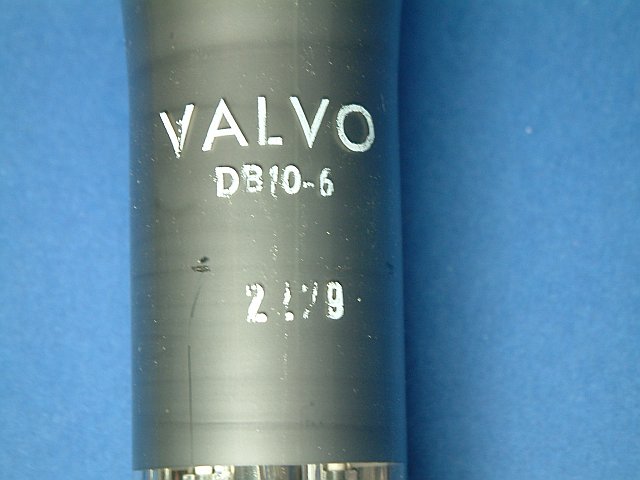

Die Beschriftung der Röhre.

DB10-6

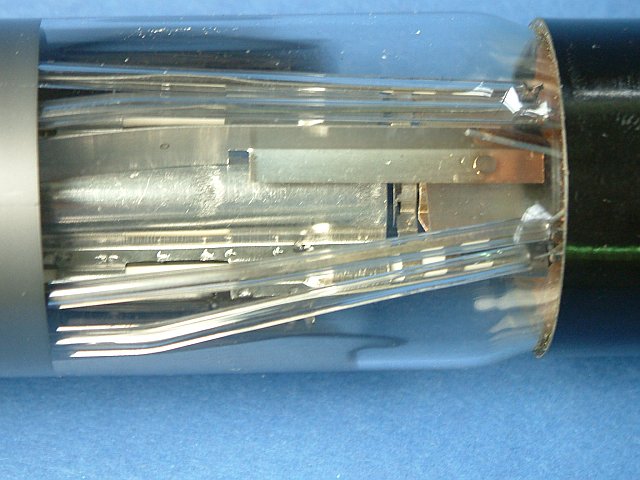

Der Systemaufbau.

DB10-6
