- D3-11GJ -



D3-11 Sockelbild

Verwendung:

Oszilloskop




Austauschtypen:

D3-10GJ
(anderer Sockel)



Vergleichstypen:

alle D3-xx(x)-Typen
(andere Leuchtfarben!)



DatenblattDatenblatt
Uh Ih X Y UA UFoc Ug1
6,3
Vind.
0,3
A
bei 500V : 4,7 - 6,9
V/mm
4,1 - 6,1
V/mm
500
V
50 - 150
V
-21 - -7
V
6,3
Vind.
0,3
A
bei 1000V : 9,4 - 13,8
V/mm
8,2 - 12,2
V/mm
1000
V
100 - 300
V
-42 - -14
V

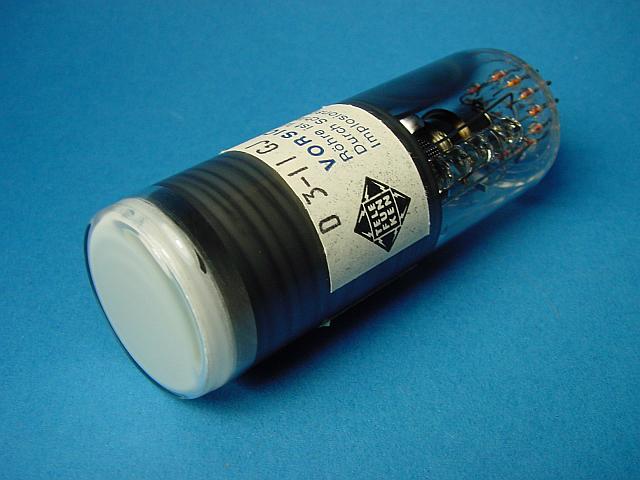

Die D3-11GJ ist eine Kathodenstrahlröhre mit elektrostatischer Ablenkung. Sie hat einen Durchmesser von etw 32mm und eine Gesamtlänge von 103mm. Es ist handelt sich um eine sogenannte 1"-Flat-faced CRT-Röhre, obwohl der nutzbare Schirmdurchmesser mit etwa 28mm größer als ein Zoll ist. Bis auf den Sockel ist sie identisch mit der D3-10GJ.

D3-11GJ

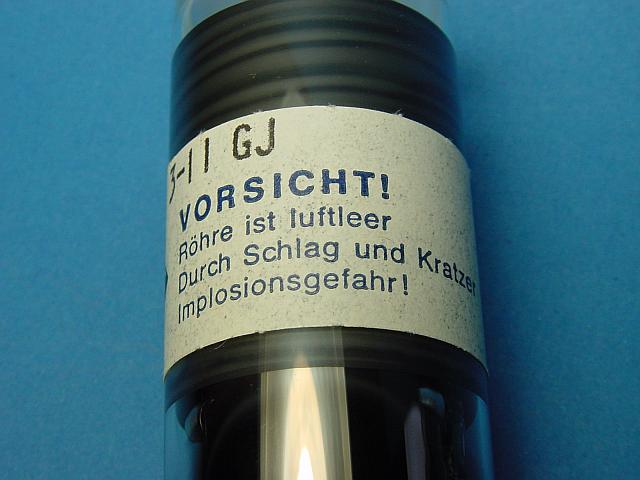

Extra vermerkt ist dieser Warnhinweis.

D3-11GJ Beschriftung

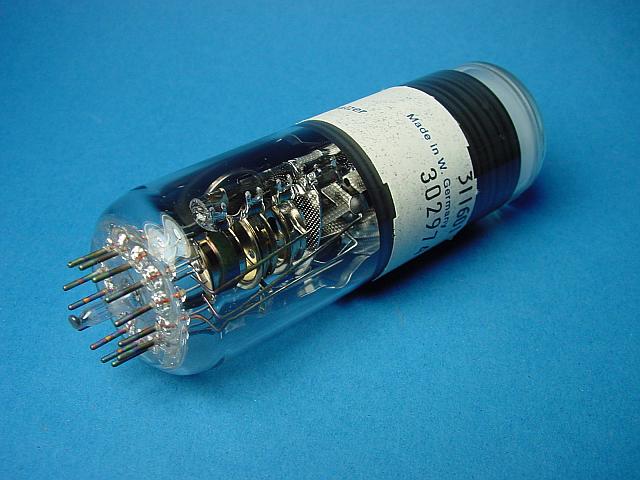

Der Stiftanschluß mit dem Pumpstutzen.

D3-11GJ Sockel

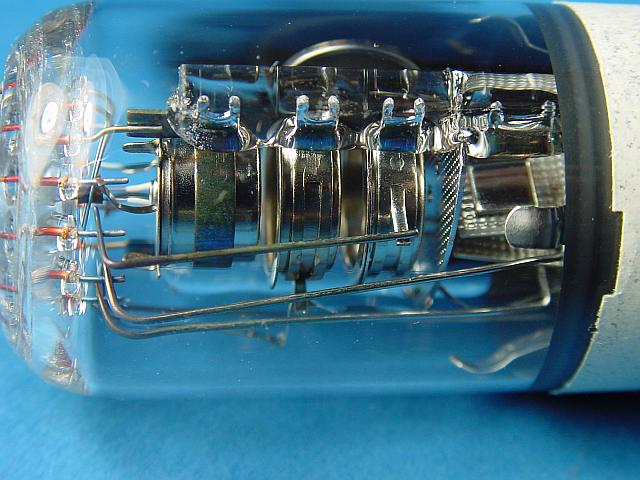

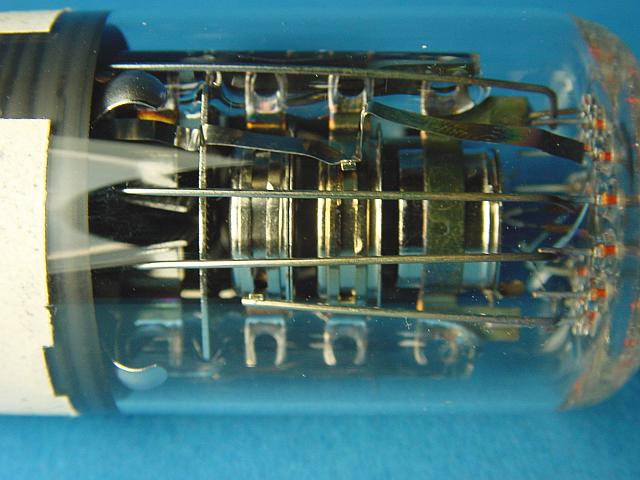

Der Systemaufbau.

D3-11GJ Systemaufbau
D3-11GJ Systemaufbau

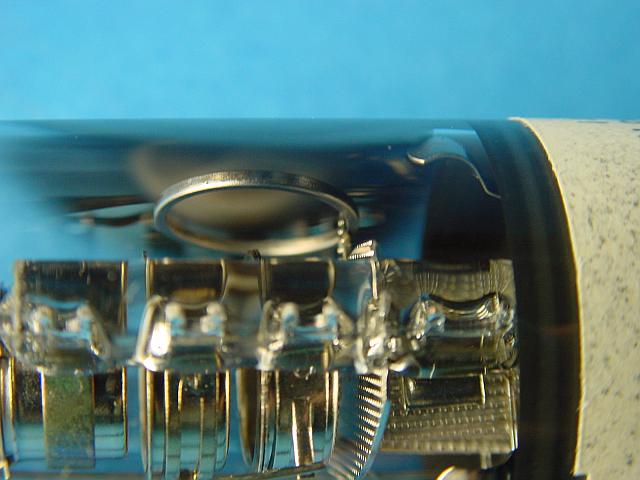

Die Getterung.

D3-11GJ Getter
