- Braunsche-Röhre -

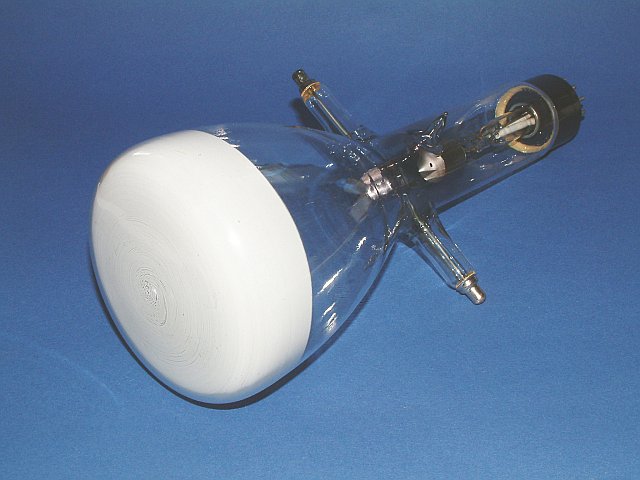

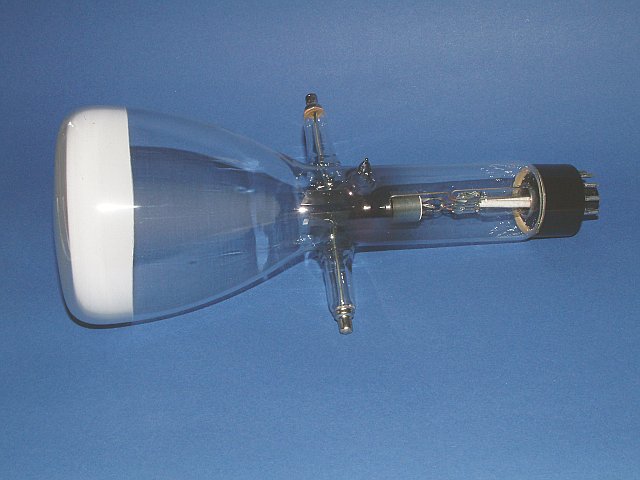

Zu Schul- und Ausbildungszwecken dient diese Braunsche-Röhre. Mit ihr läßt sich die Möglichkeit der Ablenkung des Elektronenstrahles durch elektrische oder magnetische Felder zeigen. Es ist eine BR2 von Narva.

Braunsche-Röhre

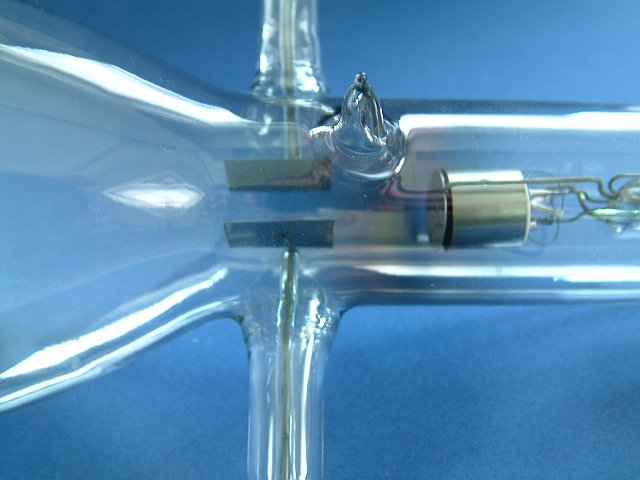

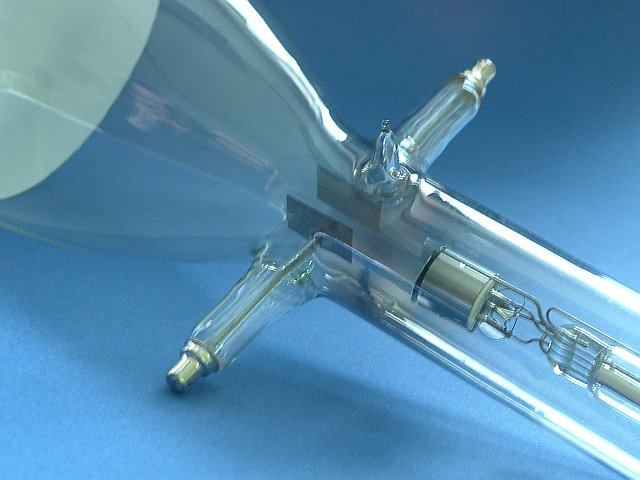

Zur elektrischen Ablenkung ist im Inneren ein Ablenkplattenpaar montiert. Die entsprechenden Anschlüsse sind seitlich aus der Röhre herausgeführt.

Braunsche-Röhre

Braunsche-Röhre

Braunsche-Röhre

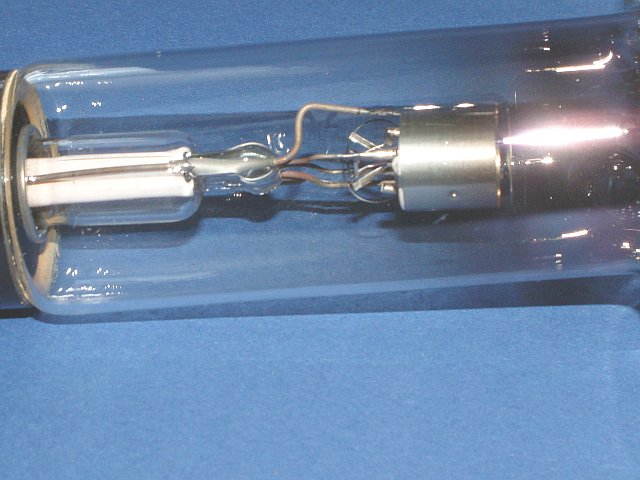

Das System dieser Röhre verfügt über einen zusätzlichen Gitteranschluß mit dem die Intensität des Strahles verändert werden kann.
Das Getter ist als Ring ausgebildet und sitzt um den Quetschfuß (ganz links im Bild erkennbar).

Braunsche-Röhre

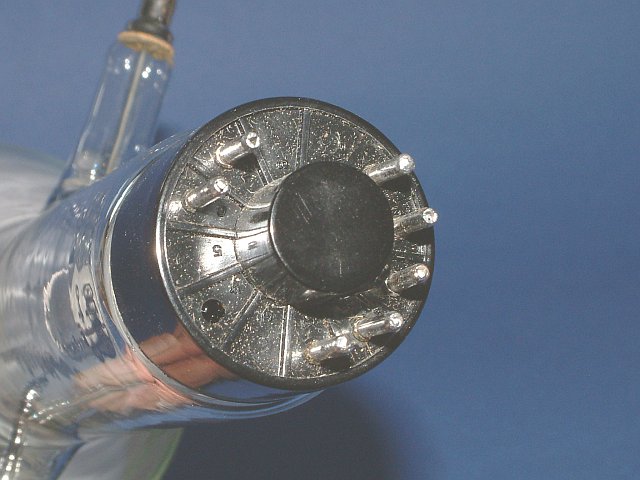

Der 12-polige Sockel, der allerdings nicht komplett belegt ist.

Braunsche-Röhre




Ein paar Daten zu der Röhre:

Heizung6,3 V AC/DC
Anodenspannung200-350 V
Gitterbis -50 V
Anschluß AnodeStift 12
Anschluß KathodeStift 10
Anschluß GitterStift 6
Anschluß HeizungStifte 2 und 10
Glaskolben100 mm Ø
Gesamtlänge260 mm

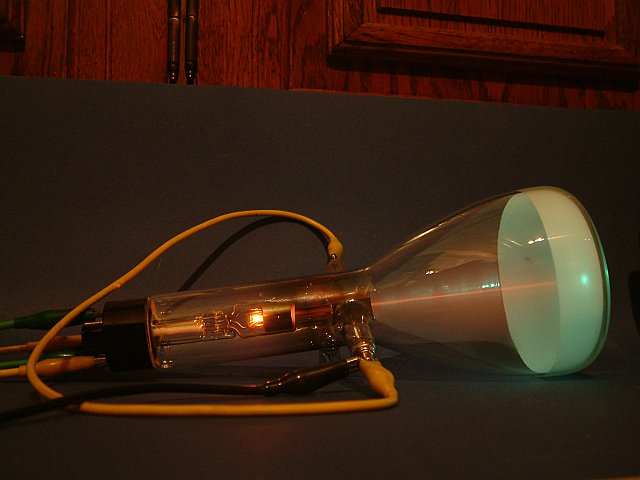

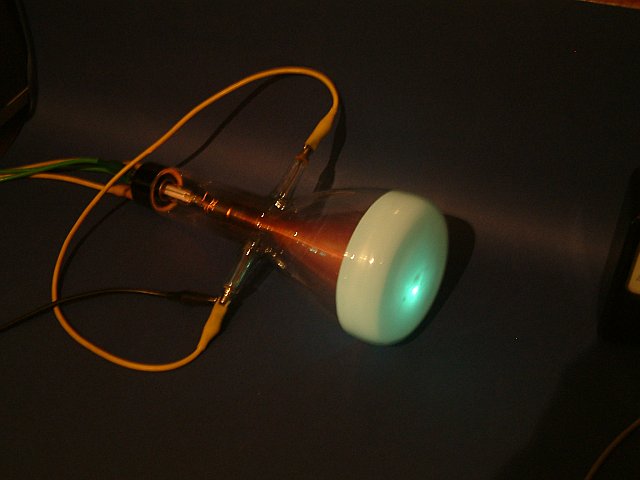

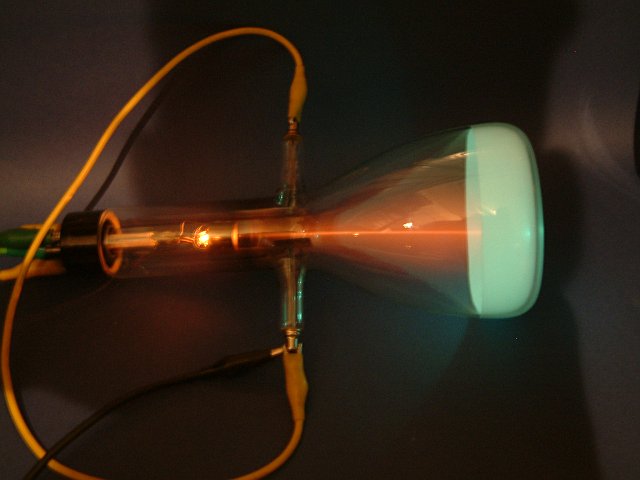

Die Röhre ist mit einer Restfüllung Neon versehen, die durch die Elektronen angeregt wird. Daher kann man sehr schön die Elektronenbahnen innerhalb der Röhre verfolgen. Die nächsten Fotos zeigen die Röhre im Betrieb.

Braunsche-Röhre

Braunsche-Röhre

Braunsche-Röhre
