- 2BP1 -

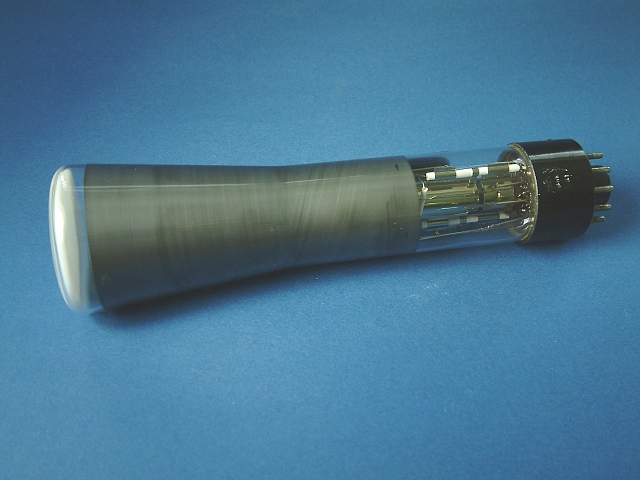

Die 2BP1 ist eine grün-gelblich leuchtende Kathodenstrahlröhre mit mittlerer Nachleuchtdauer und elektrostatischer Ablenkung. Sie ist für gewöhnliche Oszilloskopanwendungen gedacht und hat einen nutzbaren Schirmdurchmesser von etwa 45mm (2"-Type) und eine Gesamtlänge von 19,5 cm.

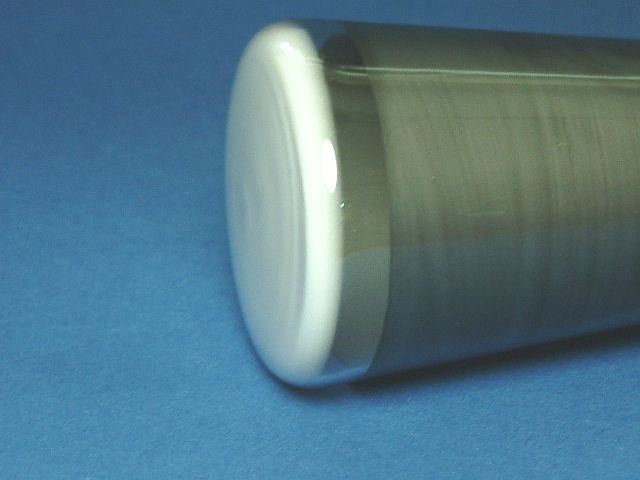

Der Schirm ist flach gehalten und kaum gewölbt.

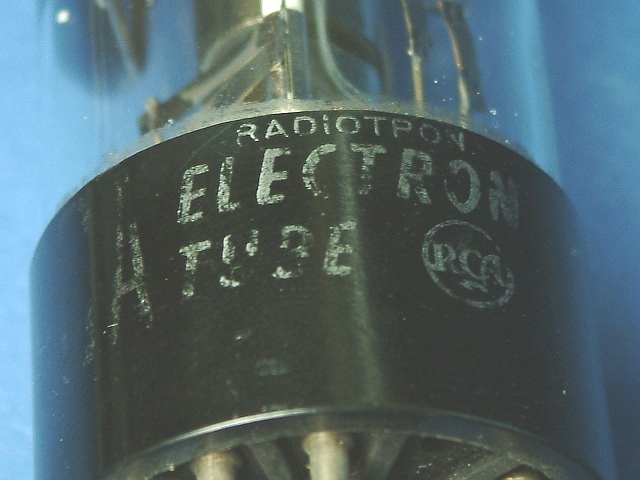

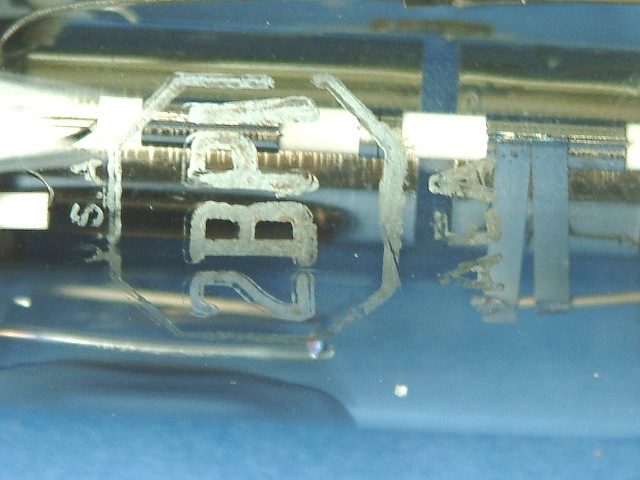

Diese Röhre stammt von RCA. Die Typenbezeichnung ist auf dem Kolben aufgedruckt, der Herstellerstempel ist dagegen auf dem Sockel aufgedruckt worden.

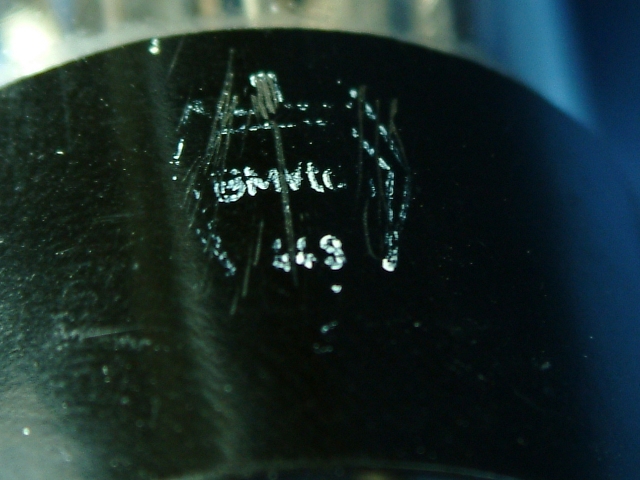

Auf der gegenüberliegenden Seite des Sockels ist noch sehr schwach ein Aufdruck des Bundesministeriums für Verteidigung zu finden.

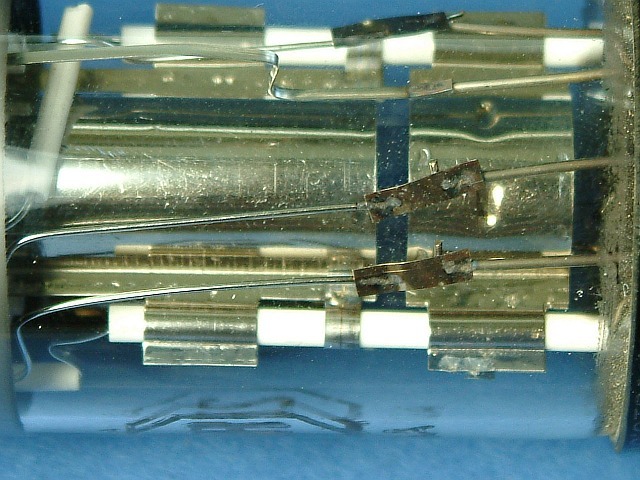

Der Systemaufbau.

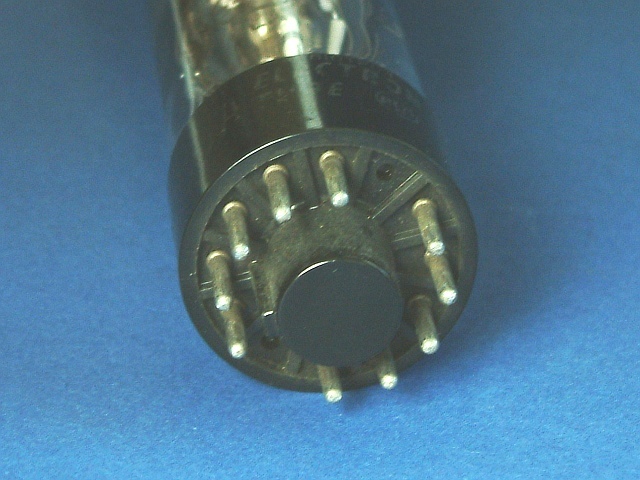

Die Beschaltung der Röhre erfolgt über einen 10-poligen Duodekalsockel. Der Sockel hat einen Durchmesser von etwa 35 mm und eine Führungsnase als Codierung.

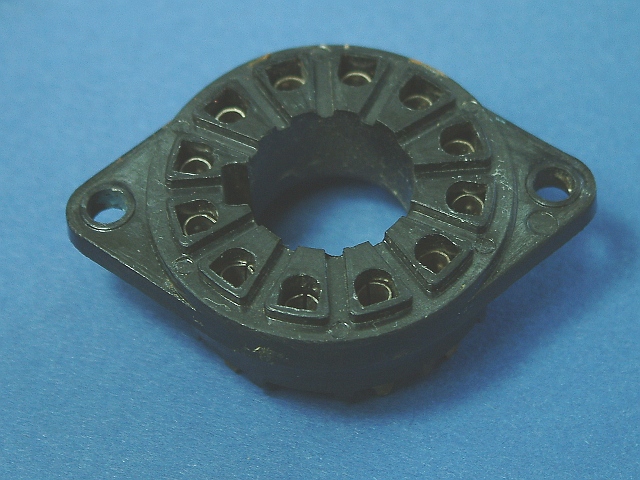

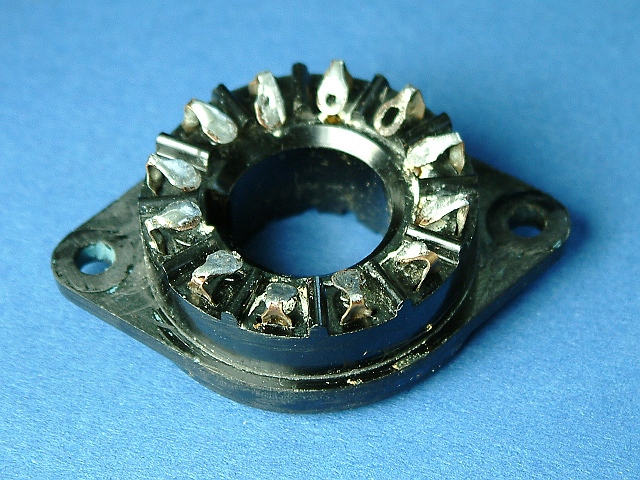

Die passende Fassung habe ich glücklicherweise auch dazu.
Ein Datenblatt habe ich leider nicht zu dieser Röhre, lediglich dieses Anschlußbild.
