- ATP4 / CV1366 / V428A / ZA5502 -

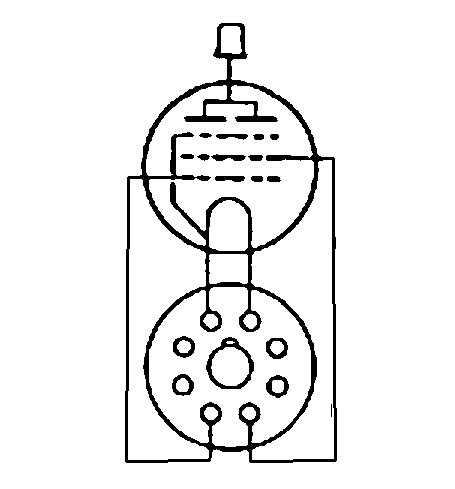

ATP4-Sockel

Verwendung:

Sendepentode

Austauschtypen:

CV1366
V248A
ZA5502

Vergleichstypen:

Datenblatt	U_h	I_h	U_A	I_A	U_{A max}	P_max	I_k	S	R_k
Datenblatt	2 Vdir.	0,3 A	V	mA	150 V	5 W	mA	5,2 mA/V	Ohm

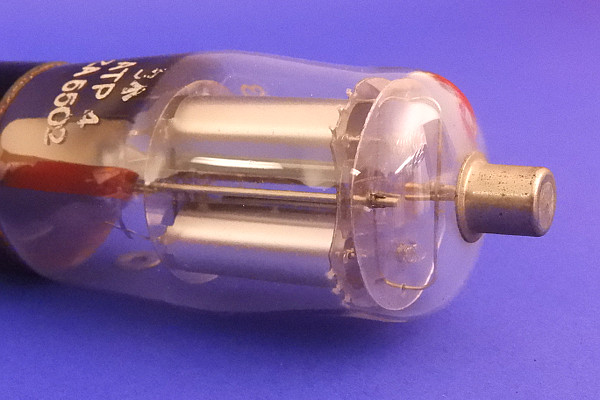

Die ATP4 ist eine direkt geheizte Sendepentode der britischen Armee (ATP = army transmitting pentode). Sie ist mit dem MAZDA-Oktalsockel ausgestattet und hat eine Anodenverlustleistung von 5W.

ATP4

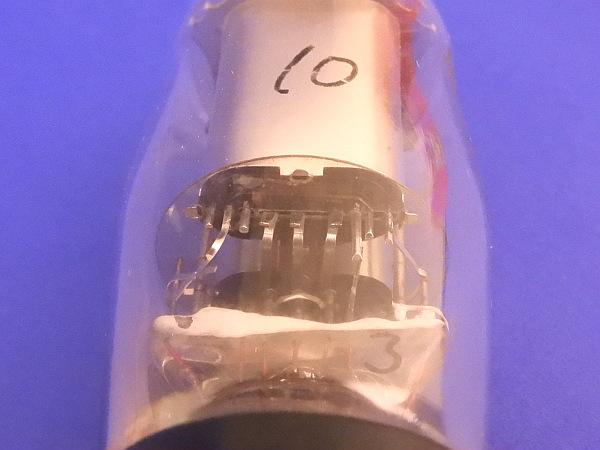

Im Inneren sind zwei Pentodensysteme montiert.

ATP4

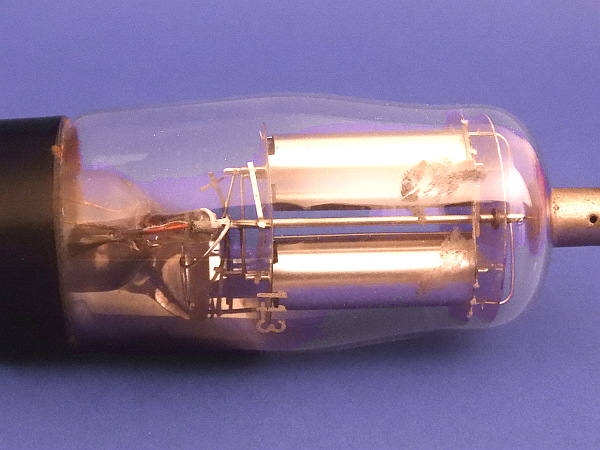

Die Systeme sind parallel geschaltet und fungieren so wie eine Röhre.

ATP4
