- AR12 / ZA5165 / 4020A -



AR12

 Verwendung:

NF-Verstärkung




 Austauschtypen:

4020A
ZA5165



 Vergleichstypen:

4020B
4020C
DatenblattDatenblatt
 Uh Ih UA IA UA max Pmax Ik S Ri
2
Vdir		 0,25
A		 160
V		 1,28
mA		 160
V
W
mA		 0,6
mA/V		 50
KOhm

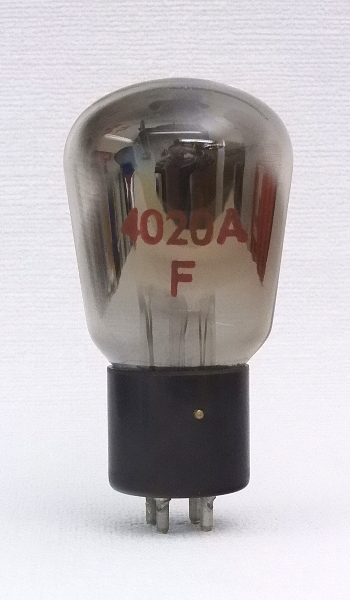

Die AR12 ist eine direkt geheizte NF-Endtriode zur Telefonverstärkung, gefertigt von STC (Standard Telephones and Cables Ltd. London) für die britische Armee. Die AR12 ist auch als 4020A bekannt und hat einen medium-4-Pin-Sockel. Es gibt auch eine 4020B und eine 4020C, die lediglich andere Sockel bzw. eine Gitterkappe besitzen.

AR12

AR12


AR12

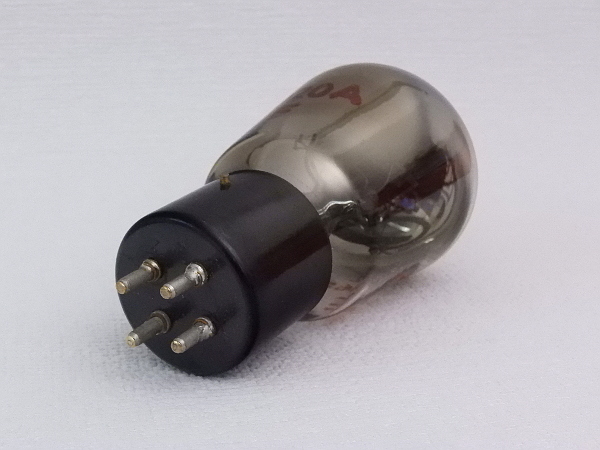

Der Medium-4-Pin-Bajonettsockel.

AR12

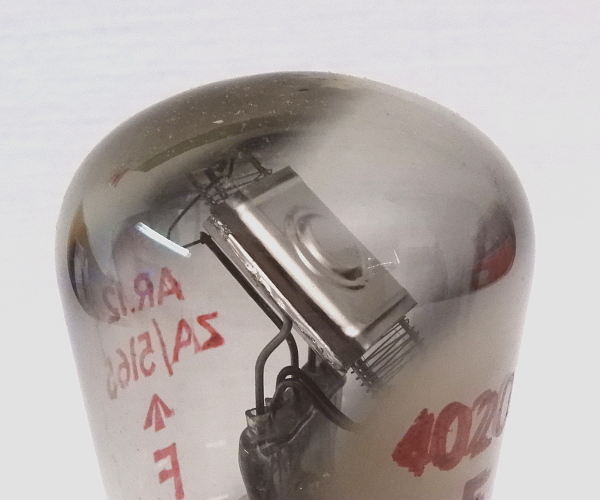

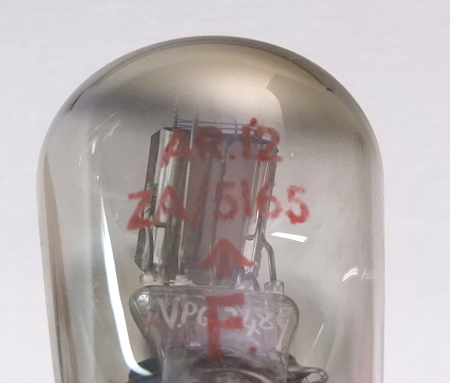

Die Beschriftung auf der Röhre in roter Farbe: AR12, ZA/5165

AR12

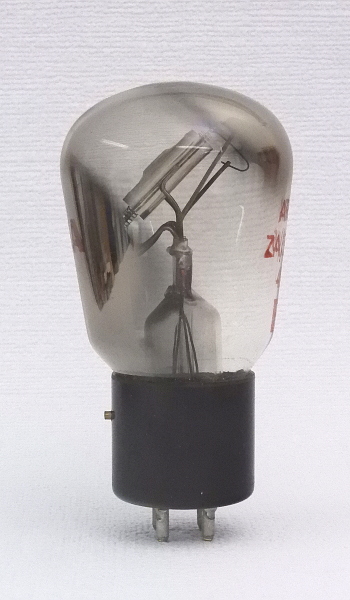

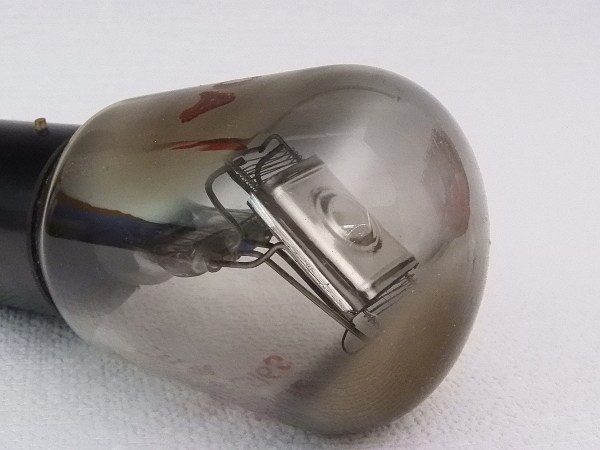

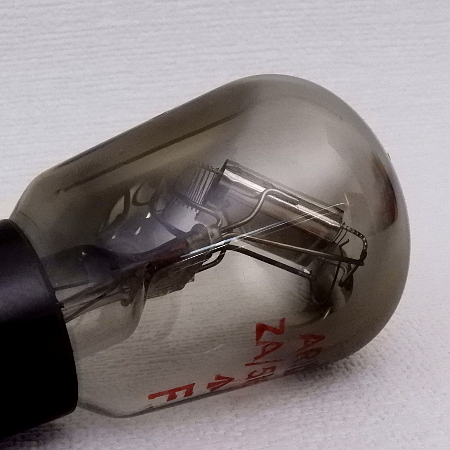

Das System ist schräg eingebaut.

AR12


AR12


AR12

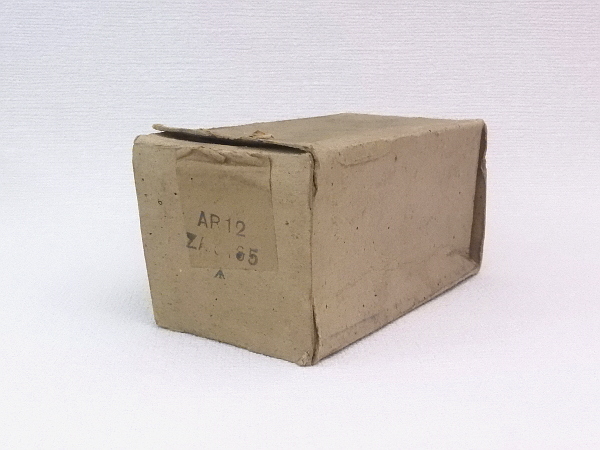

Die AR12 in meiner Sammlung ist neu und originalverpackt und stammt aus diesem Karton.
