- AL4 -
|

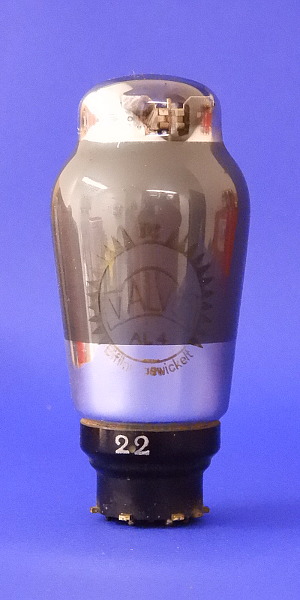

DatenblattDie AL4 ist eine indirekt geheizte 9W Endpentode und ermöglicht eine Sprechleistung bis zu 4,3 Watt. Im Datenblatt des VEB Röhrenwerkes Mülhausen wird sie allerdings als "Endtetrode mit Pentodencharakter" beschrieben. Eine AL4 von Valvo mit großem Logo und Aufdruck "Bifilar gewickelt", leider hat sie Luft gezogen.

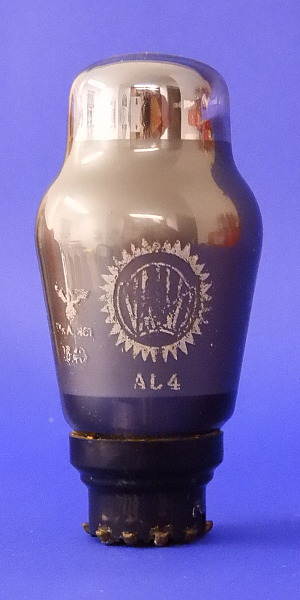

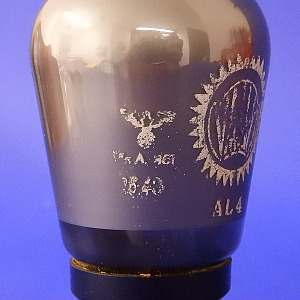

Mit Reichsadler und WaA-Stempel (Waffenamt Abnahme Heer) ist diese Valvo AL4 bedruckt.

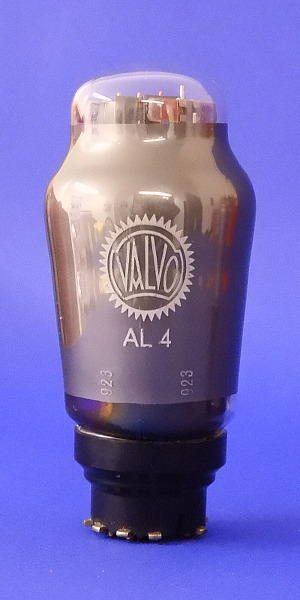

Neu und originalverpackt ist diese Valvo AL4, wobei die Kennnummern auf Röhre und Karton nicht übereinstimmen.

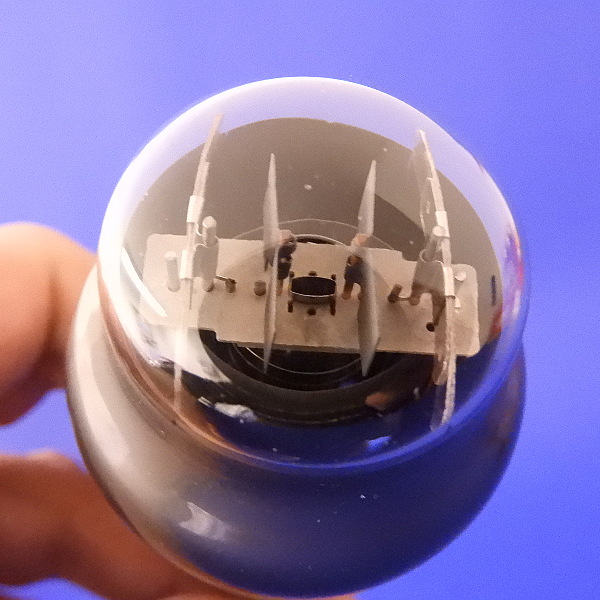

Der Kolbendom ist nicht verspiegelt und erlaubt einen kleinen Einblick.

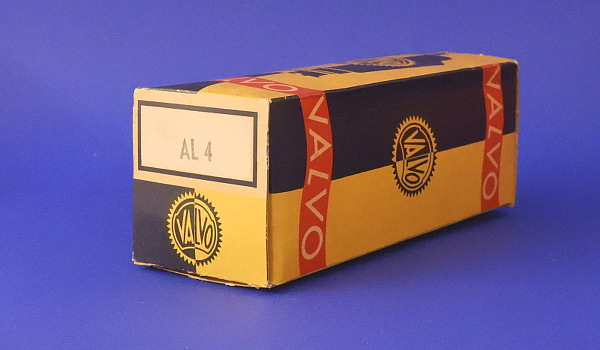

Der Karton zur Röhre.

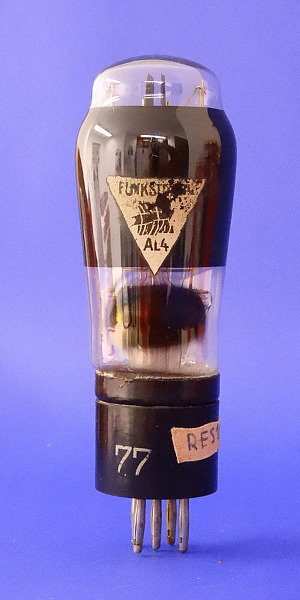

Recht selten sind Röhren von "Funkstrahl". Diese AL4 habe ich 1984 in München bei Waffen-Bavaria kaufen können. Umgesockelt als RES164-Ersatz spielte sie lange Zeit in meinem VE301 bis ich eine RES164 bekommen konnte.

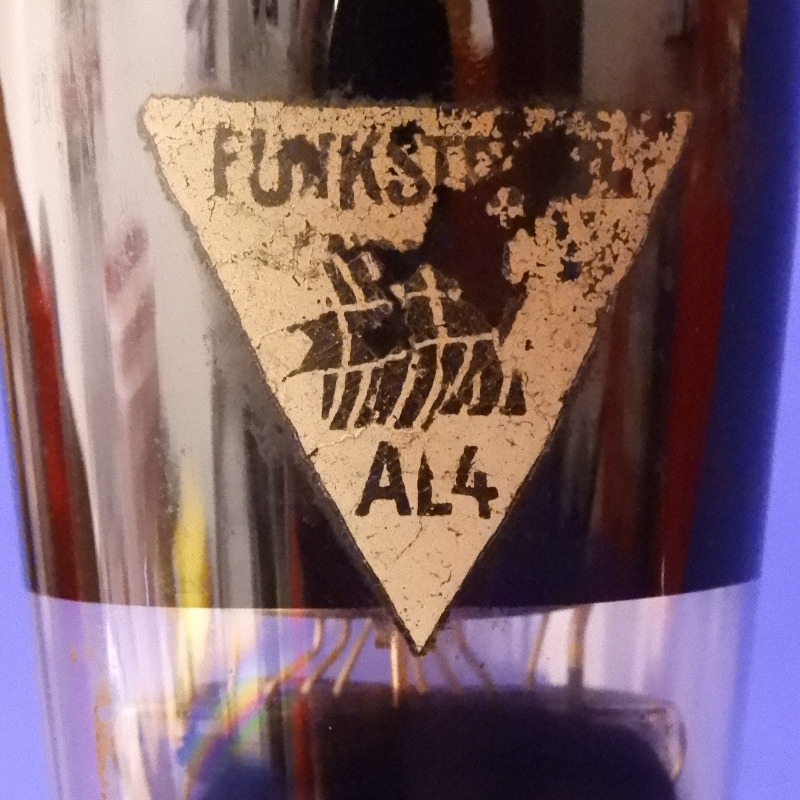

Das Logo.

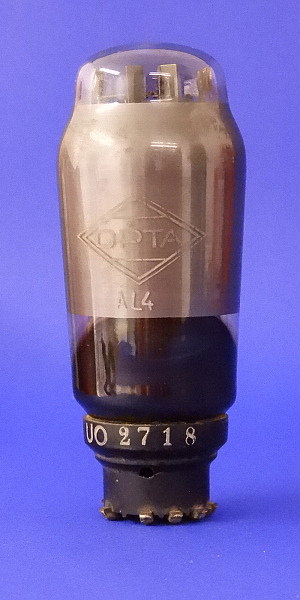

Von Opta gab es die AL4 ebenfalls, aber leider ist diese Röhre defekt.

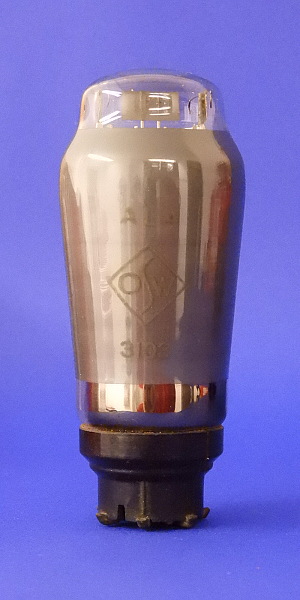

Aus dem Oberspreewerk Berlin stammt diese AL4.
Die nachfolgende AL4 stammt von Tungsram.

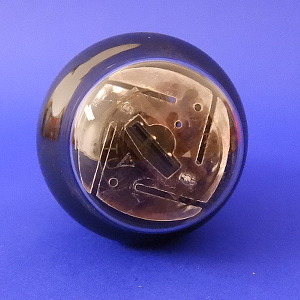

Hier wurde eine runde Glimmerscheibe verwendet.

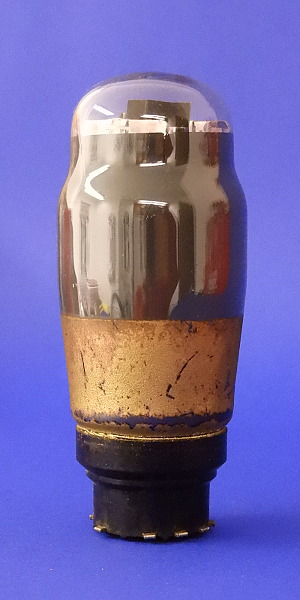

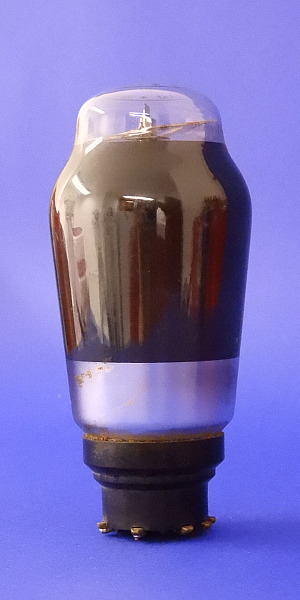

Ebenfalls von Tungsram ist diese AL4 mit einer Aussenbeschichtung am unteren Kolbenrand.

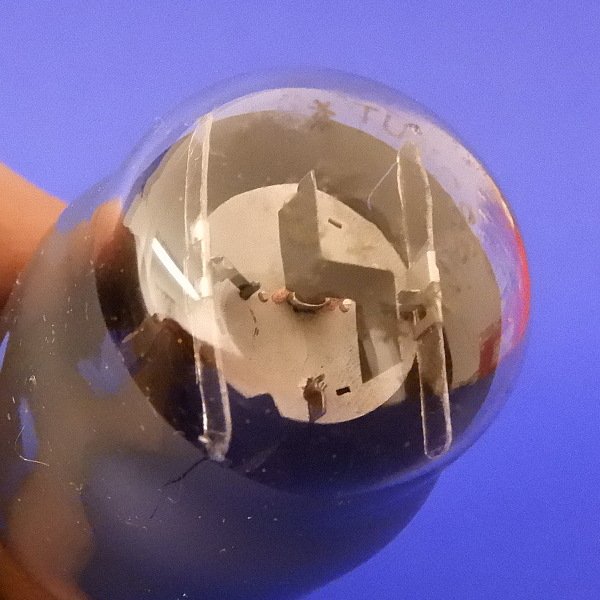

Eine runde Keramikscheibe und seitliche Glimmerflügel halten das System.

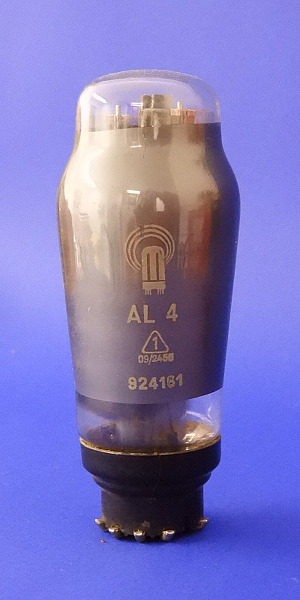

Eine AL4 aus dem VEB Röhrenwerk Mühlhausen.

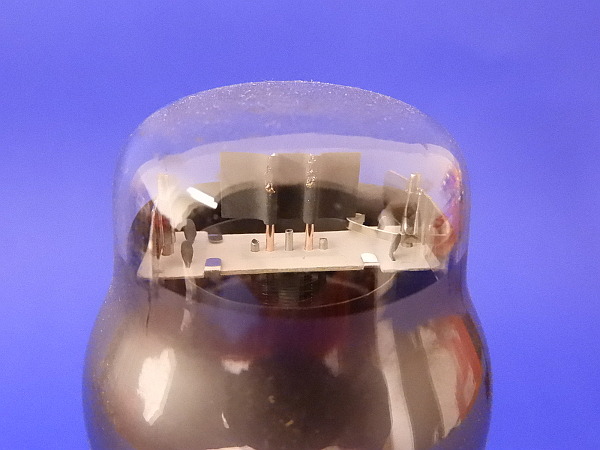

Ein Blick von oben in die Röhre.

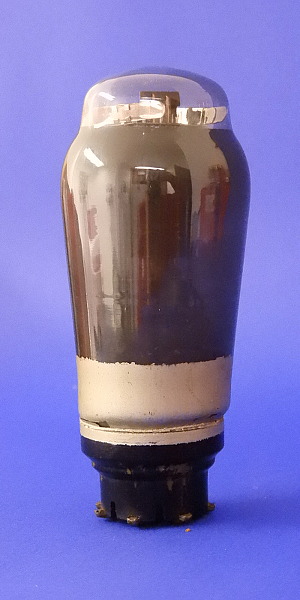

Der Hersteller dieser AL4 ist nicht bekannt, es ist keinerlei Beschriftung erkennbar.

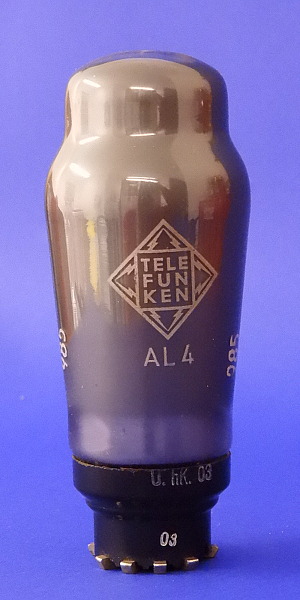

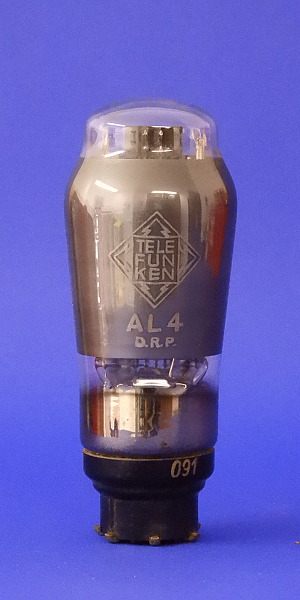

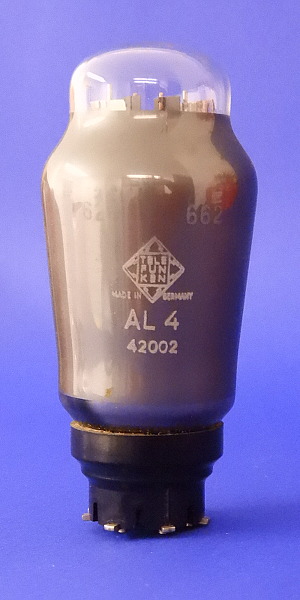

Von Telefunken stammten die folgenden AL4.

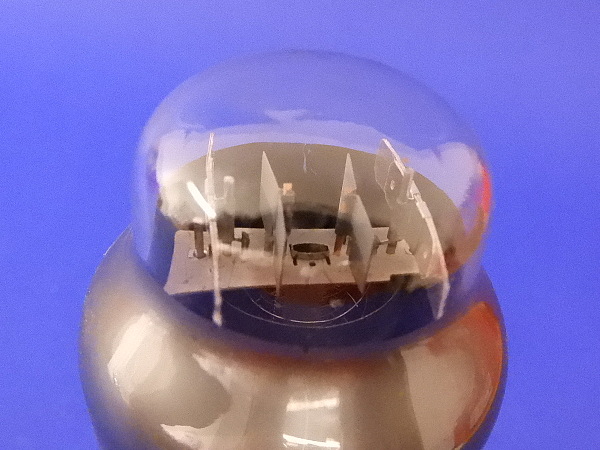

Das System wird von einer rechteckigen Keramikplatte und seitlichen Glimmerstreifen gehalten.
Eine weitere AL4 von Telefunken in schlankerer Bauform.

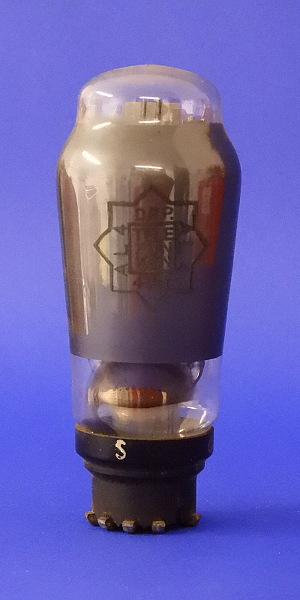

Bei dieser AL4 ist die Innenbeschichtung nicht so tief heruntergezogen, sie trägt das alte Telefunken-Logo.
Diese AL4 hat einen mattierten Glaskolben.

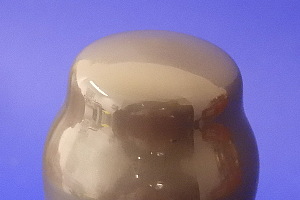

Der Kolbendom ist von innen mattiert und erlaubt daher keinen Einblick.

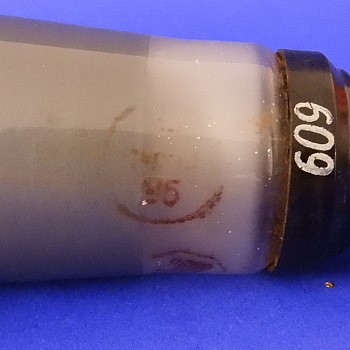

Ein zusätzlicher Stempel auf dem Kolben, leider nicht lesbar.

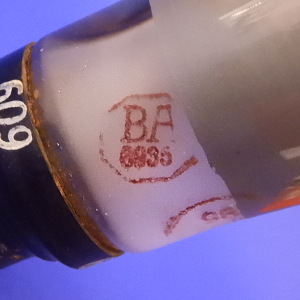

Ein Stempel der Wehrmacht "BA" = Betriebsabnahme.
Diese AL4 von Telefunken ist anders aufgebaut. Bei allen bisher gezeigten AL4 war, sofern erkennbar, die Anode rund oder oval ausgeführt, hier ist das nicht so. Die Röhre sieht zwar neu und unbenutzt aus, ist aber Emissionsschwach, also unbrauchbar.

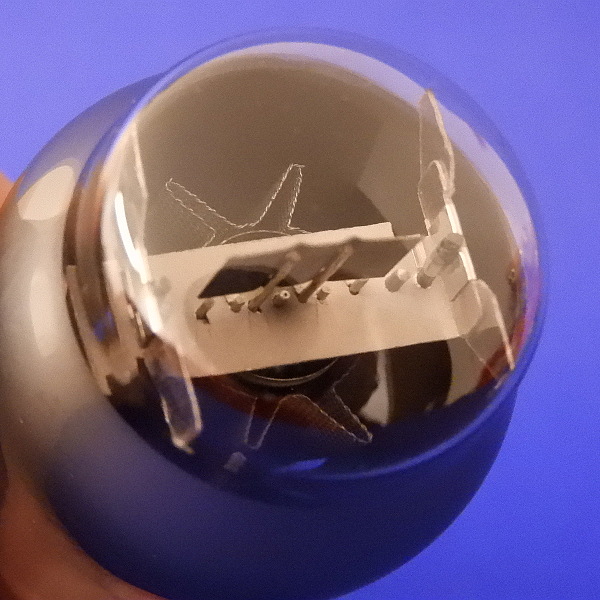

Das Anodenblech, ein Maschengewebe, ist sternförmig gefaltet.

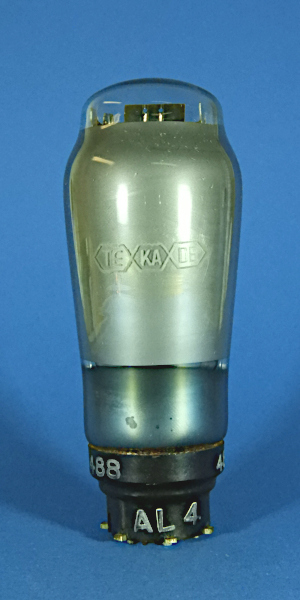

Von TeKaDe gab es ebenfalls die AL4. Diese Röhre sieht zwar gut aus, ist aber auf dem Tester im ?-Bereich, also gerade noch brauchbar.

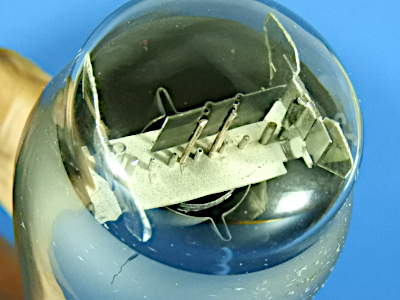

Das nächste Bild zeigt die Halterung des Systems. Es ist ein gemeinsames Gitterkühlblech an den beiden G1-Stäben befestigt. Das Anodenblech ist zwei mal, quer zur Halterung des Systems, gefaltet.
