- AL1 -



au16

Verwendung:

NF-Endpentode




Austauschtypen:

E3a III




Vergleichstypen:

RES964
E443H



DatenblattDatenblatt
Uh Ih UA IA UA max Pmax Ik S Rk
4
Vdir
1,1
A
250
V
36
mA
300
V
9
W
50
mA
2,8
mA/V
350
Ohm




Die AL1 ist eine direkt geheizte Endpentode und die direkt Nachfolge der RES964. Bis auf den Sockel sind diese Typen identisch. Sie ermöglicht bis zu 3,1W Sprechleistung und ist eine wunderbar anzuschauende Röhre. Eine AL1 von Telefunken:

AL1_1 AL1_1_D1


Die Röhre von oben.

AL1_1_D2


Die Aufhängung des Heizfadens.

AL1_1_D5


Ein filigranes Gebilde, der Quetschfuss und die Systemzuführung.

AL1_1_D6


Die Getterung.

AL1_1_D4


Eine weitere AL1, ein Hersteller ist nicht zu erkennen. Der Systemaufbau ist, bis auf die Glimmerscheibe, mit der Telefunken AL1 identisch. Die Kolbenform aber deutlich anders.

AL1


Auf dem Sockel ist AL1 aufgestempelt, er wurde mit Isolierband befestigt.

AL1


Rückseitig wurde der Sockel geöffnet.

AL1


Die Glimmerscheibenkonstruktion ist anders ausgeführt.

AL1


Von Philips-France stammt die nächste AL1. Die Röhre ist von innen beschichtet, der Systemaufbau läßt sich daher nicht erkennen.

AL1


Ein Blick von oben in die Röhre auf die Glimmerscheibe.

AL1

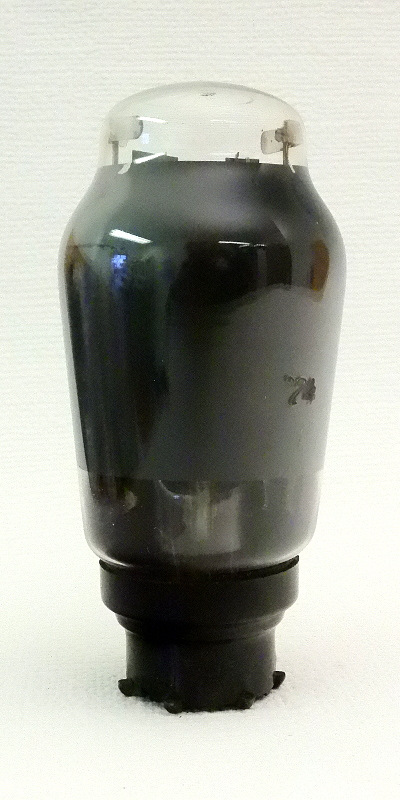

Von Tungsram stammt diese AL1. Die Röhre ist ebenfalls von innen beschichtet.

AL1

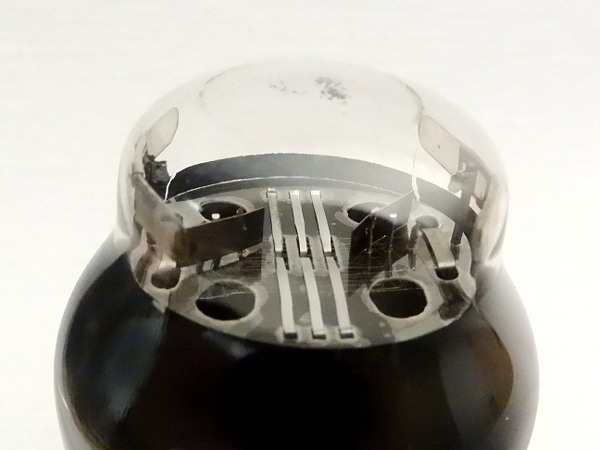

Völlig anders ist die Ausführung der Glimmerscheibe und Fadenhalterung bei dieser Tungsram AL1.

AL1


Auf dem Sockel ist seitlich ein Reichsadler eingeprägt.

AL1
