- AD101 -



eu49

 Verwendung:

NF-Verstärkung




 Austauschtypen:






 Vergleichstypen:

AD100
DatenblattDatenblatt
 Uh Ih UA IA UA max Pmax Ik S Rk
4
Vind.		 1,6
A		 250
V		 40
mA		 300
V		 12
W		 60
mA		 4,5
mA/V		 660
Ohm




Die AD101 ist eine indirekt geheizte NF-Endtriode von Telefunken mit einer maximalen Anodenverlustleistung von 12W. Es gab sie auch mit 7-poligen Postsockel als AD100. Als Klasse-A-Verstärker erlaubt sie bis zu 1,7W Sprechleistung.

AD101

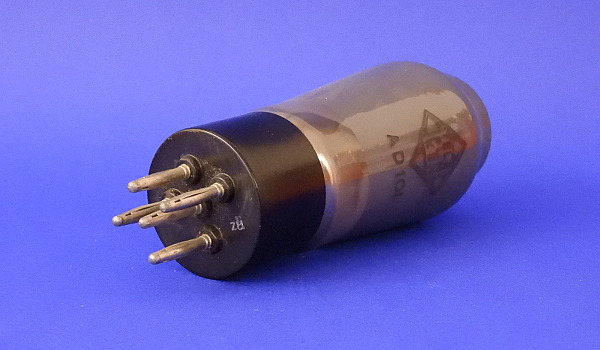

Die AD101 ist mit den 5-poligen Europasockel ausgestattet.

AD101

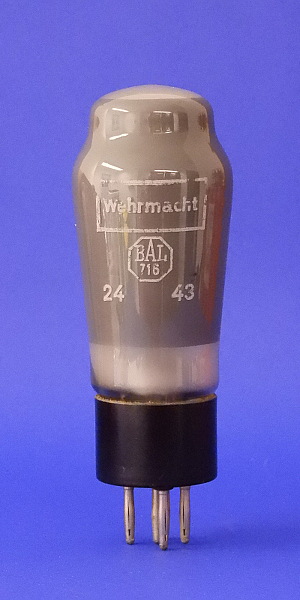

Rückseitig trägt die AD101 aus meiner Sammlung noch einen Wehrmacht-Stempel.

AD101
