- AC5/PEN/DD -

m7a

Verwendung:

Duo-Diode
NF-Verstärkung;

Austauschtypen:

CV1196

Vergleichstypen:

Datenblatt	Doppeldiode	U_h	I_h	U_{d eff}	U_{d max}	I_{d max}
Datenblatt		4 Vind.	2 A		V	mA

Pentode	U_A	I_A	U_{A max}	P_max	I_k	S	R_k
	250 V	40 mA	250 V	W	mA	9 mA/V	175 Ohm

Die britische AC5/PEN/DD von Mazda ist eine Kombination einer Duo-Diode mit einer Endpentode und funktional ähnlich den europäischen ABL-/CBL-/EBL-Typen. Sie ist eine stärkere Version der AC2/PEN/DD und erlaubte bis zu 5W Ausgangsleistung. Es gab sie auch ohne die beiden Dioden, nur der Pentodenteil als eigenständige Type mit der Bezeichnung AC5/PEN.

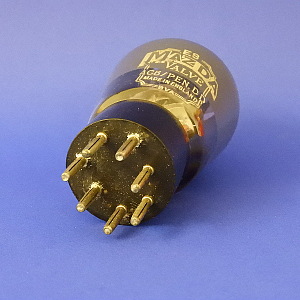

Die AC5/PEN/DD ist mit dem britisch standard 7-pin-Sockel ausgestattet.

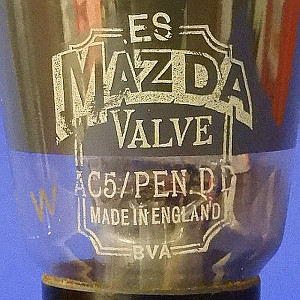

Der Aufdruck auf der Röhre:

AC5/PEN/DD

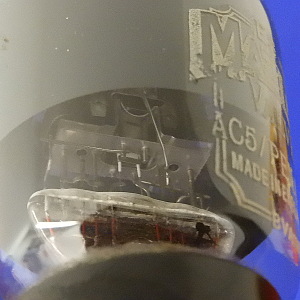

Wegen der Innenbeschichtung des Kolbens lässt sich vom Systemaufbau leider nicht viel erkennen.

AC5/PEN/DD
