- ABL1 -

au35

Verwendung:

Duo-Diode
NF-
Verstärkung;

Austauschtypen:

Vergleichstypen:

EBL1
EBL21

Datenblatt	Doppeldiode	U_h	I_h	U_{d eff}	U_{d max}	I_{d max}
Datenblatt		4 Vind.	2,4 A		200 V	0,8 mA

Pentode	U_A	I_A	U_{A max}	P_max	I_k	S	R_k
	250 V	36 mA	300 V	9 W	60 mA	9,5 mA/V	150 Ohm

Die ABL1 ist eine Kombination einer Duo-Diode mit einer 9W Endpentode und erlaubte die Konstruktion günstiger 3-Röhrensuperhets. Bis auf die Heizspannung ist sie mit der EBL1 identisch. Mit anderer Heizspannung und anderem Sockel auch mit der EBL21/EBL71. Der Pentodenteil entspricht weitestgehend dem der EL3.

Die folgende ABL1 stammt von Philips. Sie ist neu und originalverpackt.

ABL1

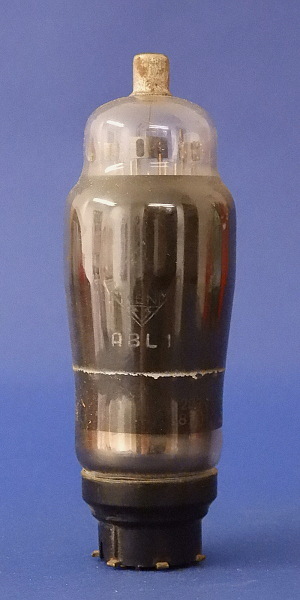

Von Telefunken ist diese ABL1. Die Röhre ist gebraucht und die Schoopung am unteren Kolbenrand ist abgeblättert.

ALT=

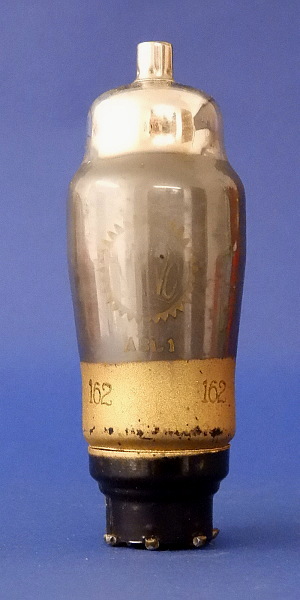

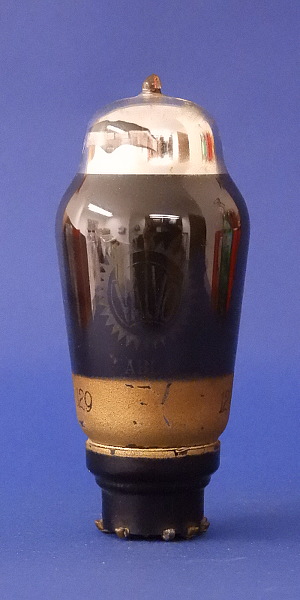

Die nächsten Bilder zeigen ABL1 von Valvo. Die rechte Röhre hat einen wesentlich dickeren Glaskolben, der zudem im Bereich des Kolbendomes deutlich rundlicher ist. Leider hat diese Röhre die Anodenkappe verloren.

ABL1
